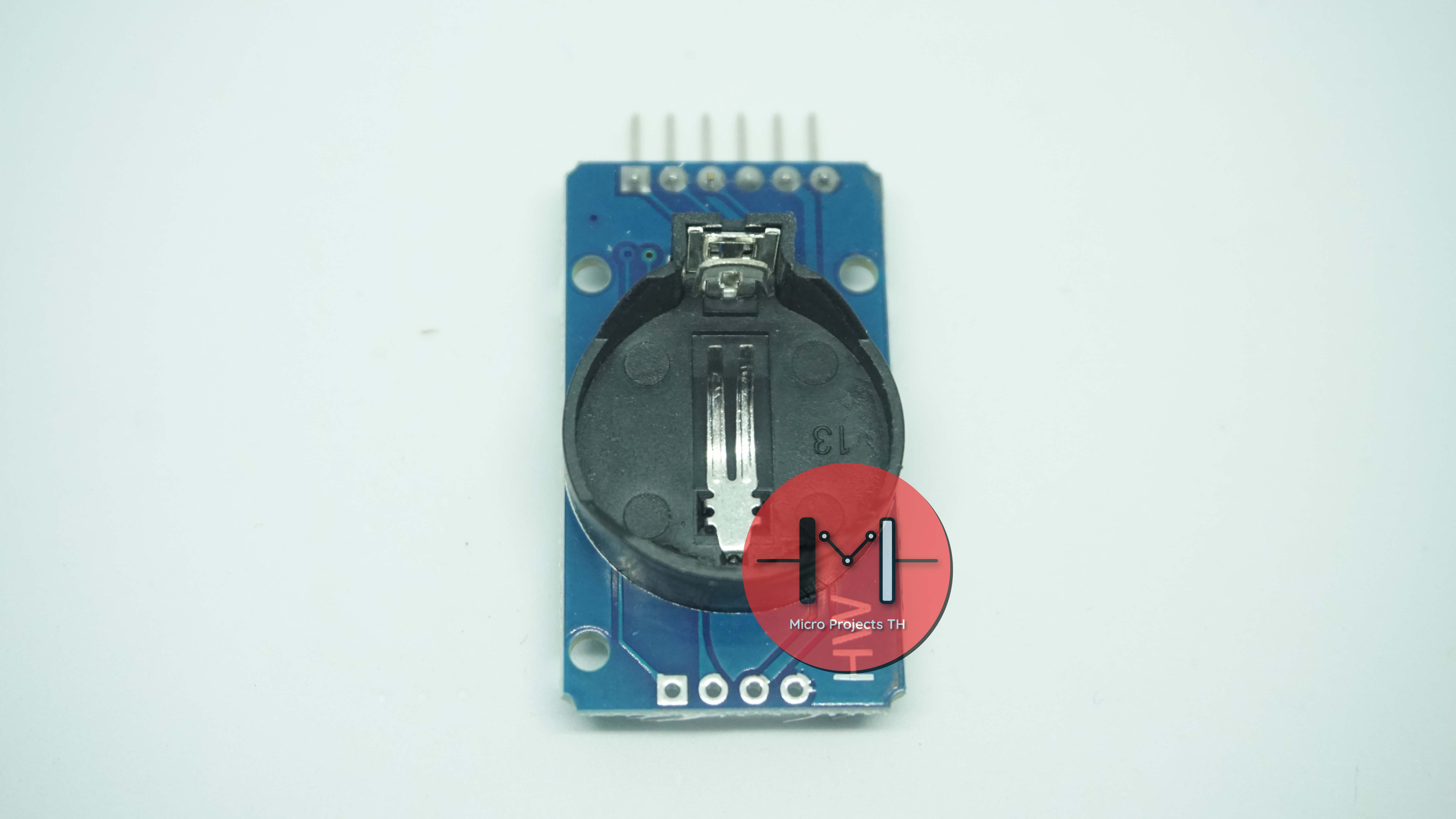

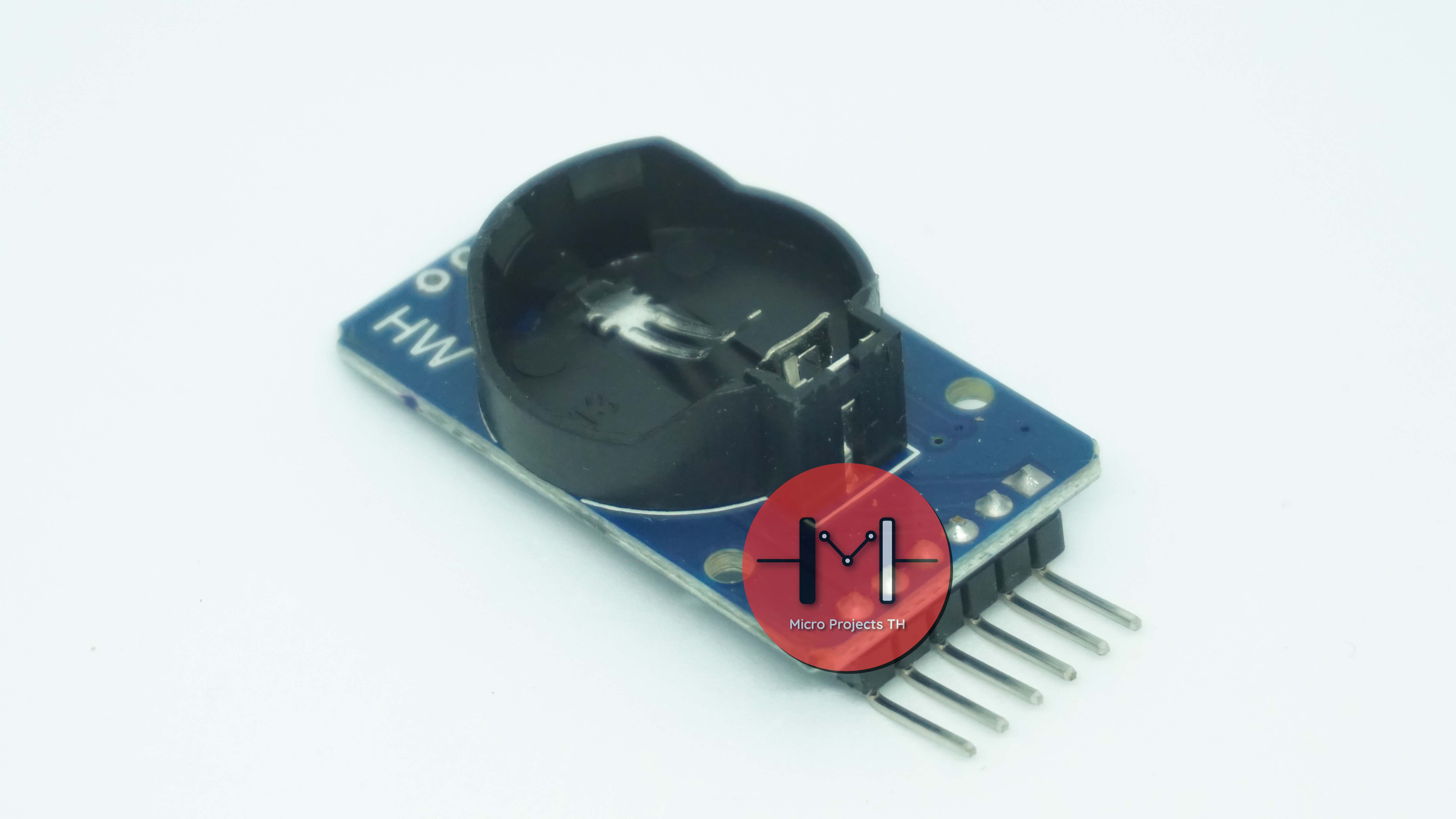

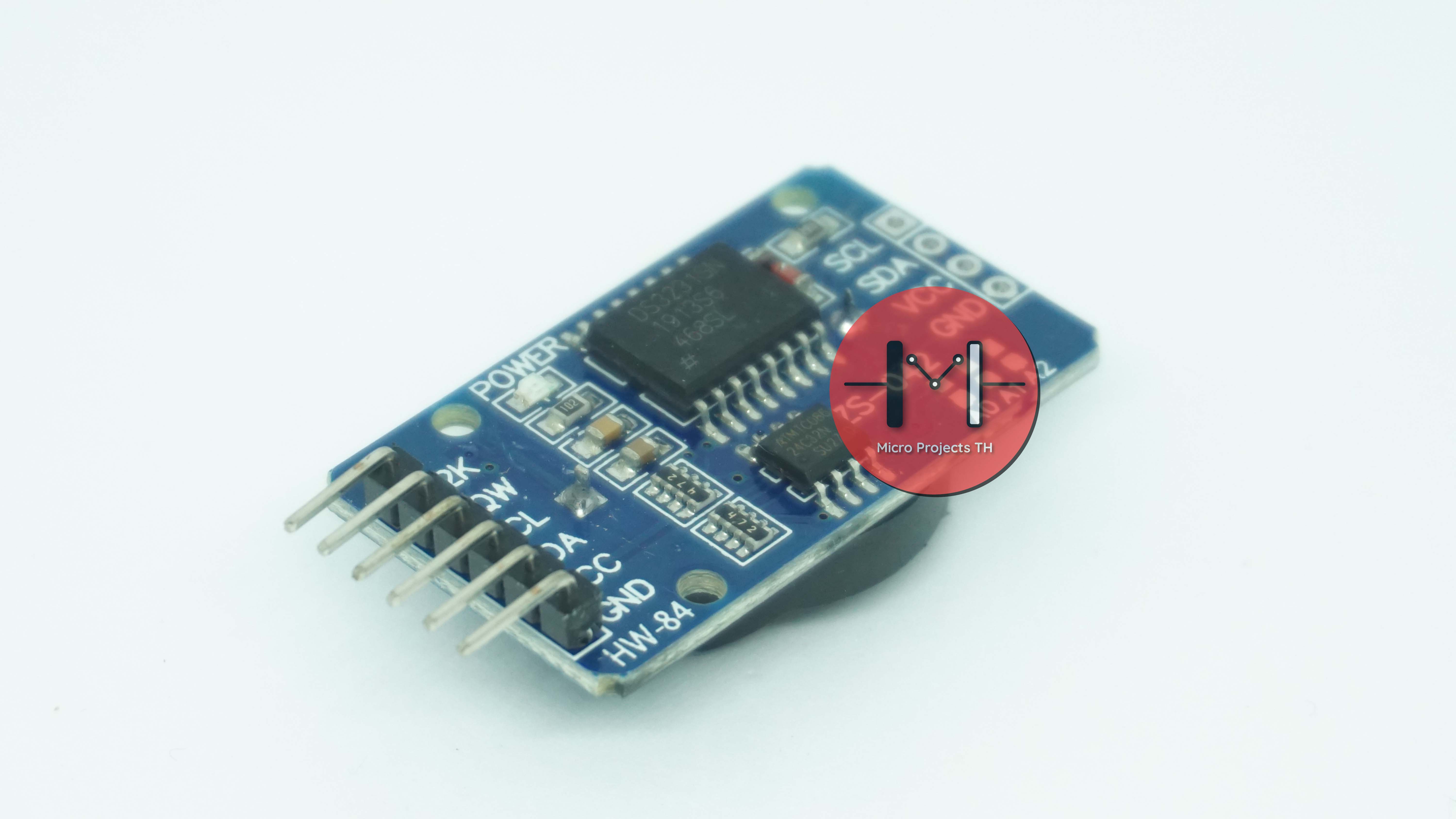

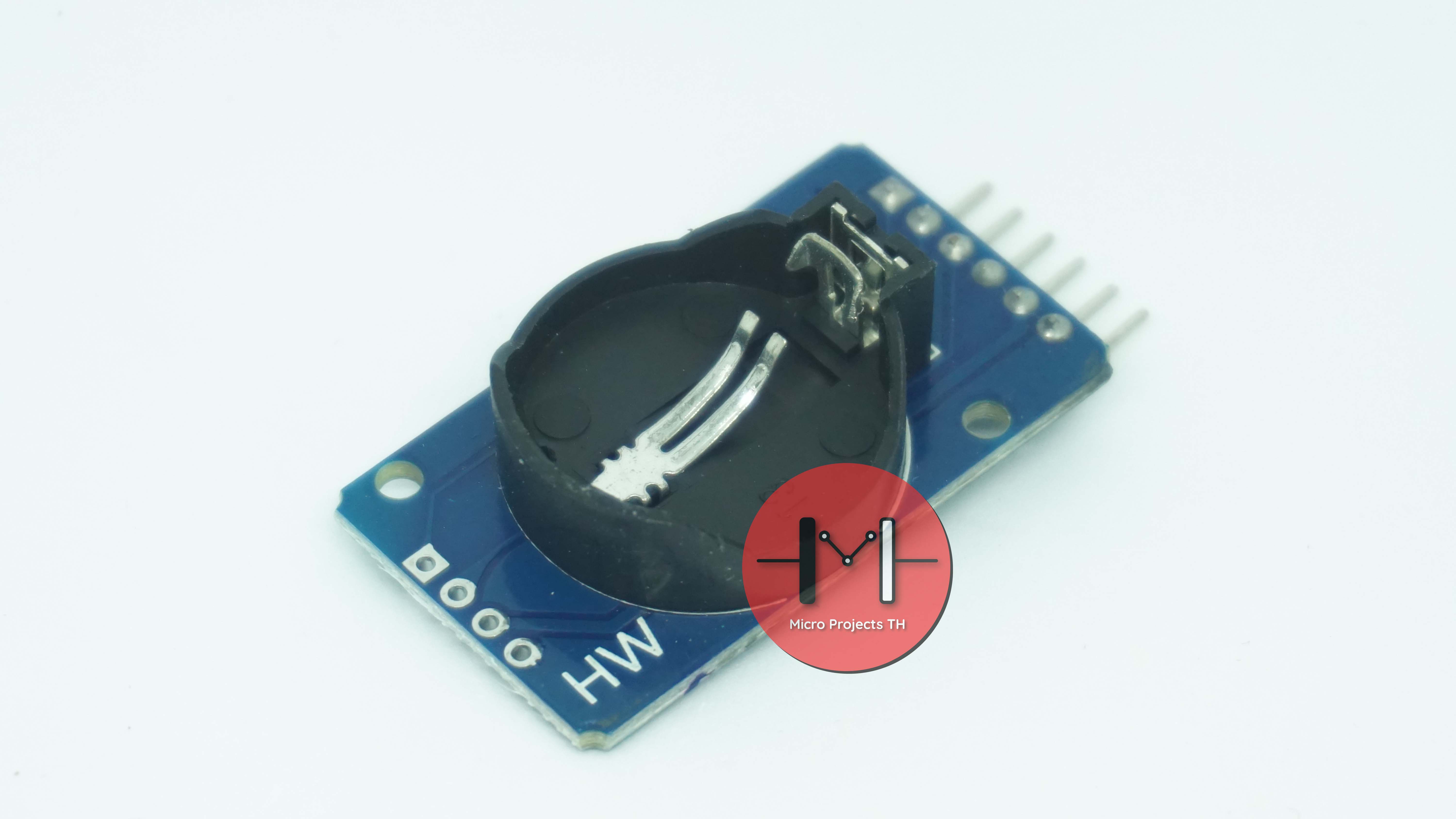

DS3231 RTC Real Time Clock Module โมดูลนาฬีกา

DS3231 module เป็นโมดูนาฬิกาแบบเวลาจริง RTC( Real Time Clock ) ที่มีความถูกต้องแม่นยำสูง

เพราะข้างในมีวงจรวัดอุณหภูมิ เพื่อนำอุณหภูมิจากสภาพแวดล้อมมาคำนวนชดเชยความถี่ของ Crystal ที่

ถูกรบกวนจากอุณหภูมิภายนอก มาพร้อมแบตเตอร์รี่ ใช้งานได้แม้ไม่มีแหล่งจ่ายไฟจากภายนอก สามารถตั้ง

ค่า วัน เวลา ได้อย่างง่าย มีไลบารีมาพร้อมใช้งาน สามารถเลือกแสดงผลเวลาแบบ 24 ชั่วโมงหรือแบบ 12

ชัวโมงก็ได้



Module parameters:

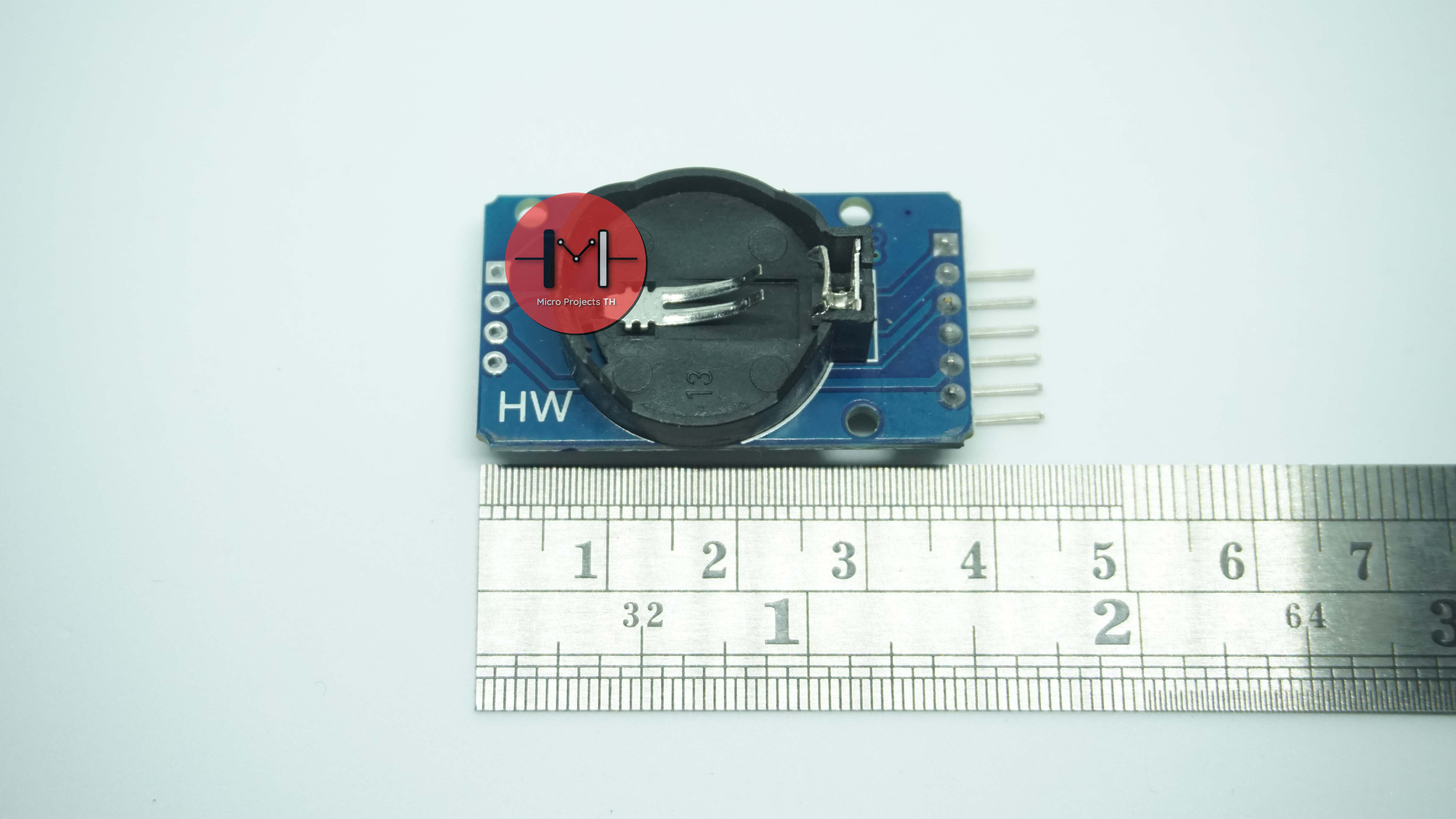

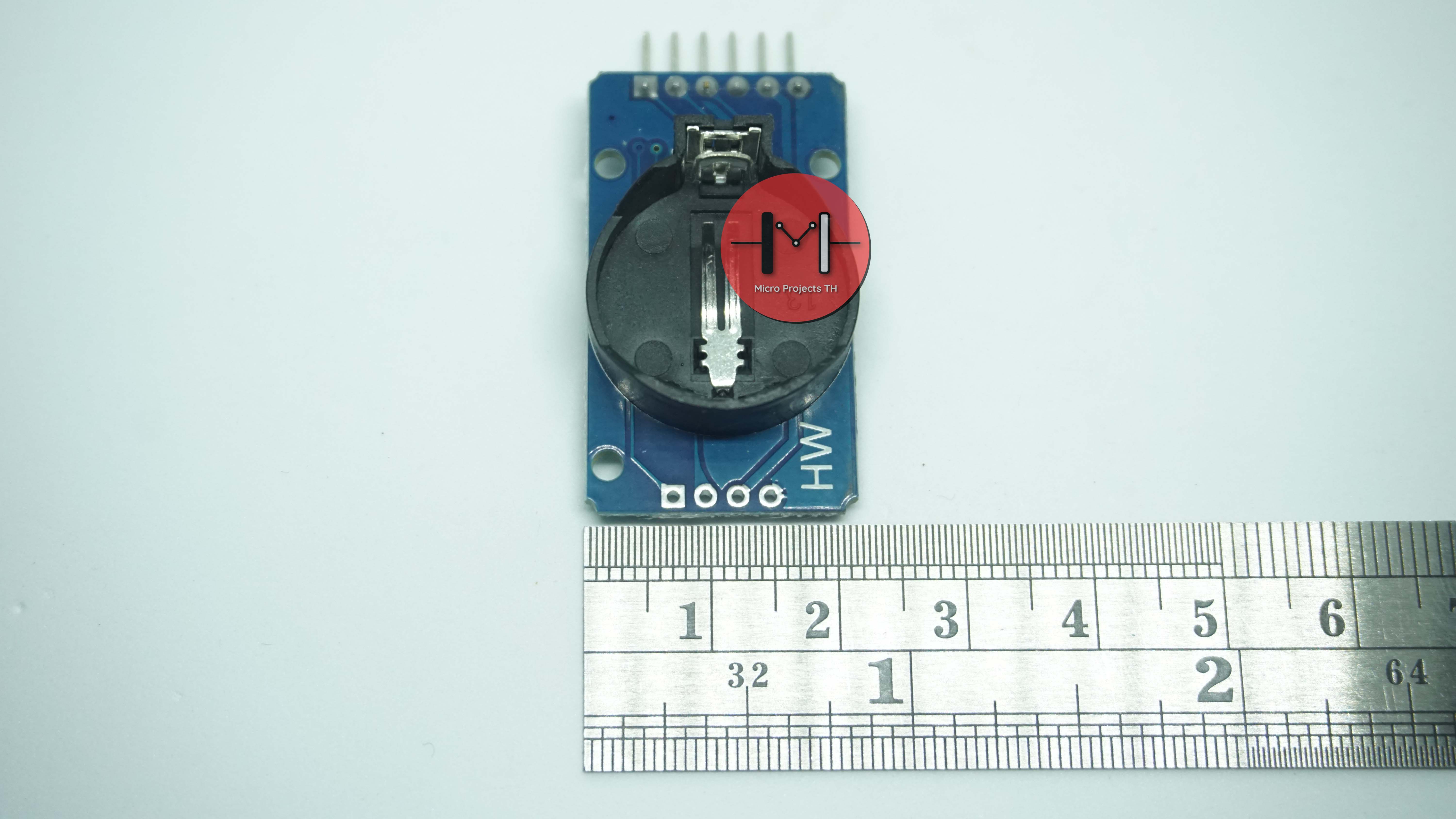

1. Size: 38mm (length) * 22mm (W) * 14mm (height)

2. Weight: 8g

3. Operating voltage :3.3 - 5 .5 V

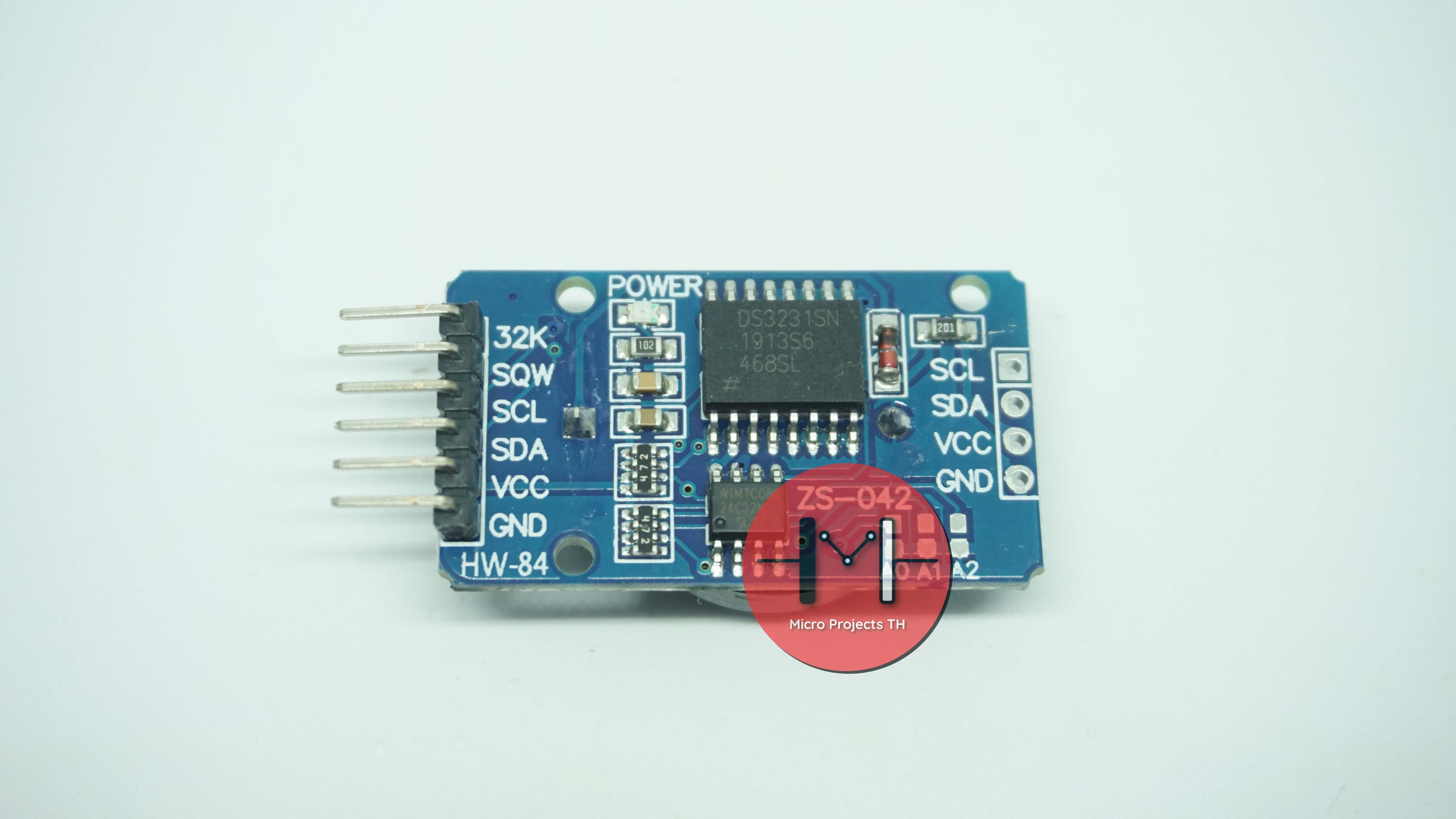

4. Clock chip: high-precision clock chip DS3231

5. Clock Accuracy :0-40 range, the accuracy 2ppm, the error was about 1 minute

6. Calendar alarm clock with two

7. Programmable square-wave output

8. Real time clock generator seconds, minutes, hours, day, date, month and year timing and provide valid until the year 2100 leap year compensation

9. Chip temperature sensor comes with an accuracy of ± 3

10. Memory chips: AT24C32 (storage capacity 32K)

11. IIC bus interface, the maximum transmission speed of 400KHz (working voltage of 5V)

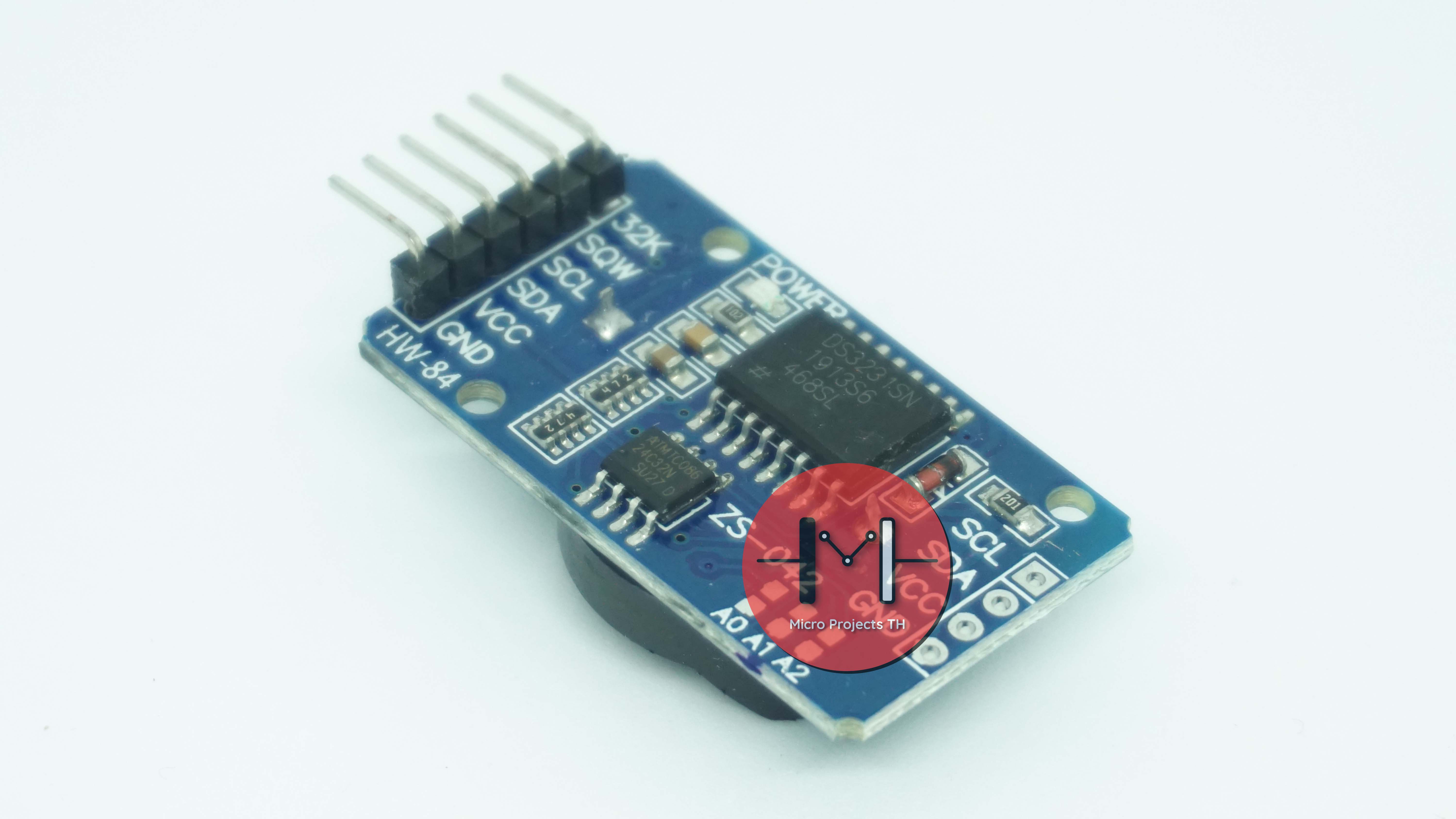

12. Can be cascaded with other IIC device, 24C32 addresses can be shorted A0/A1/A2 modify default address is 0x57

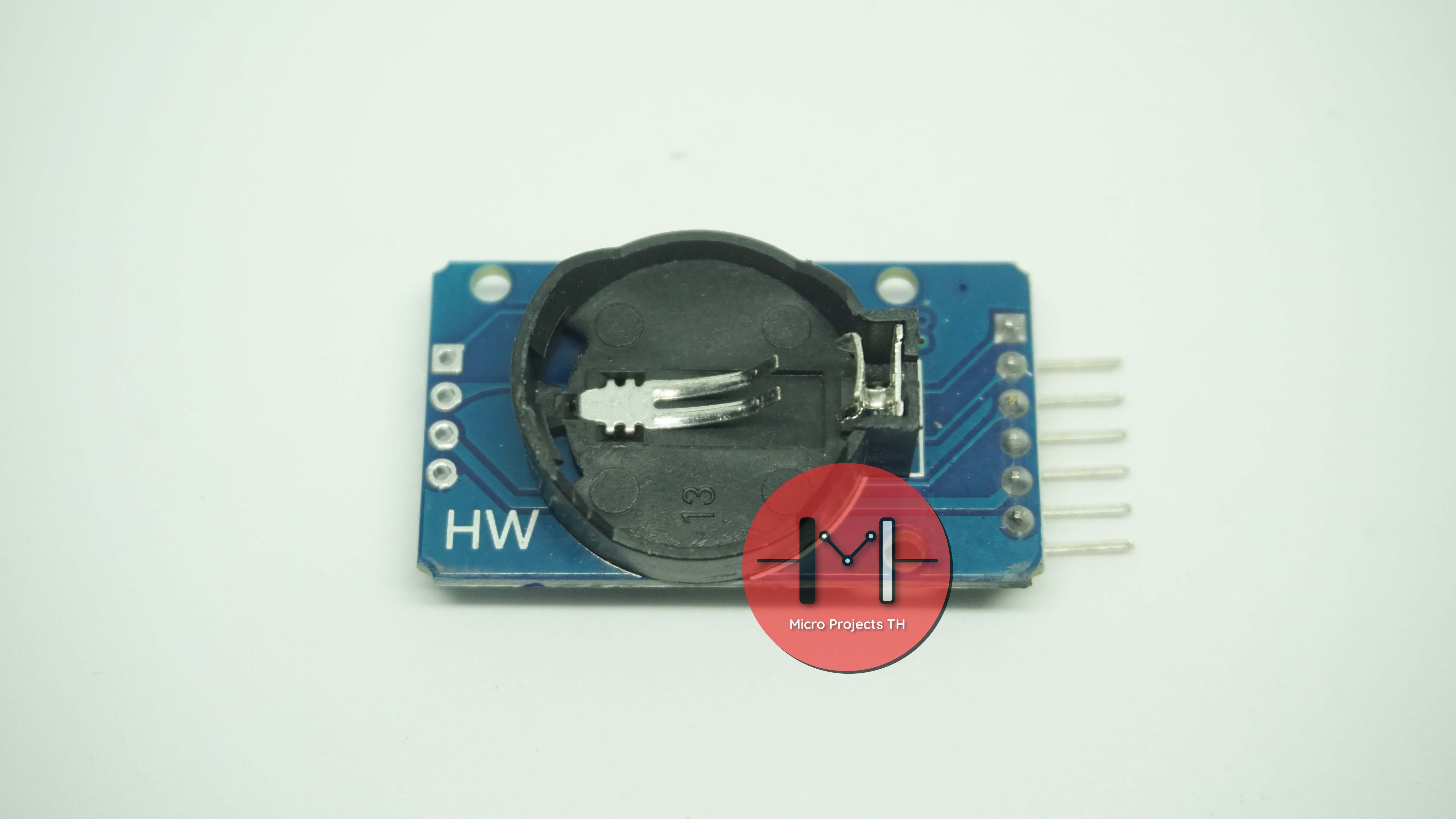

13. With rechargeable battery CR2032, to ensure the system after power failure, the clock move any natural normal


Github : https://github.com/zapzrat/DS3231
