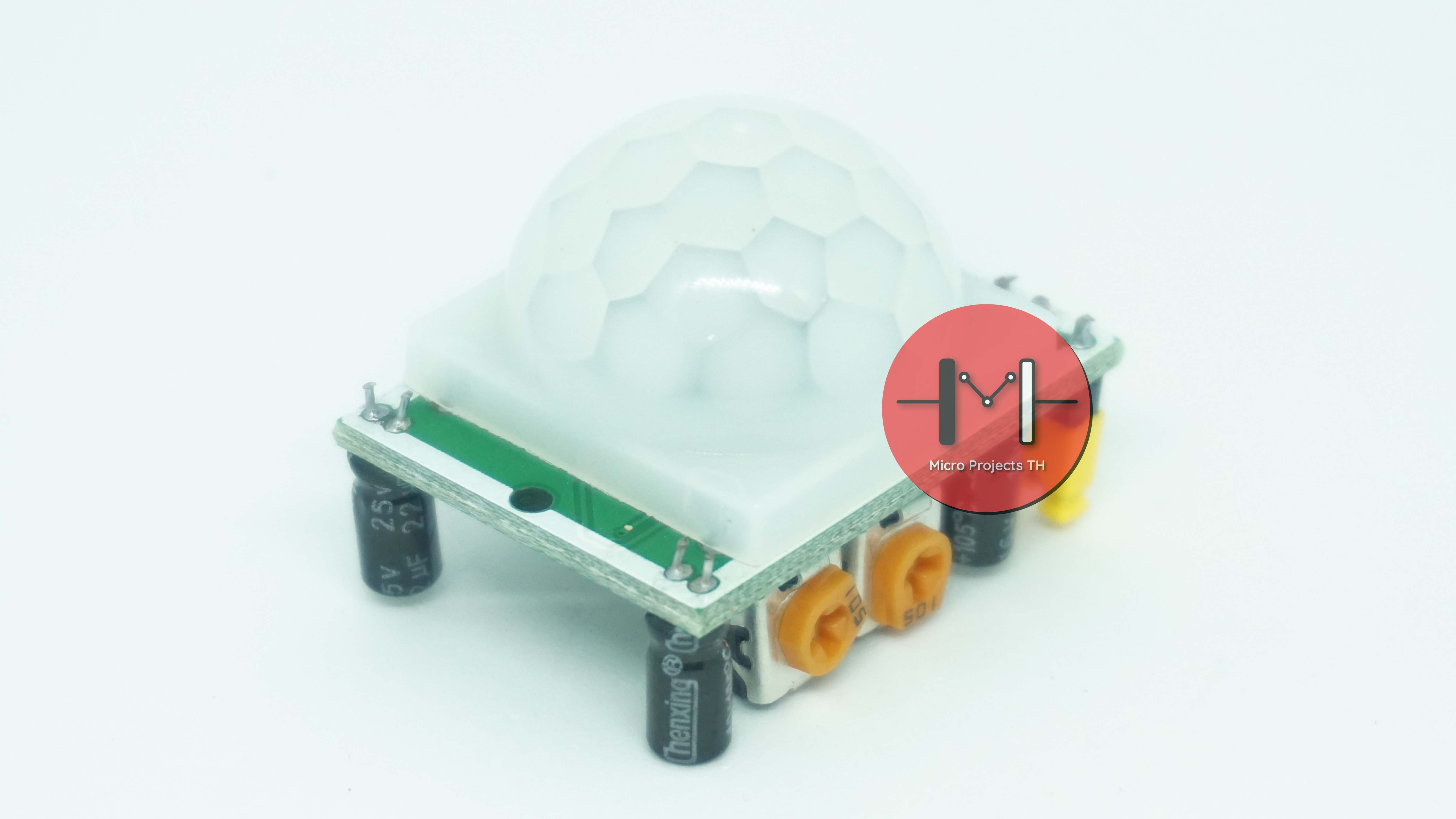

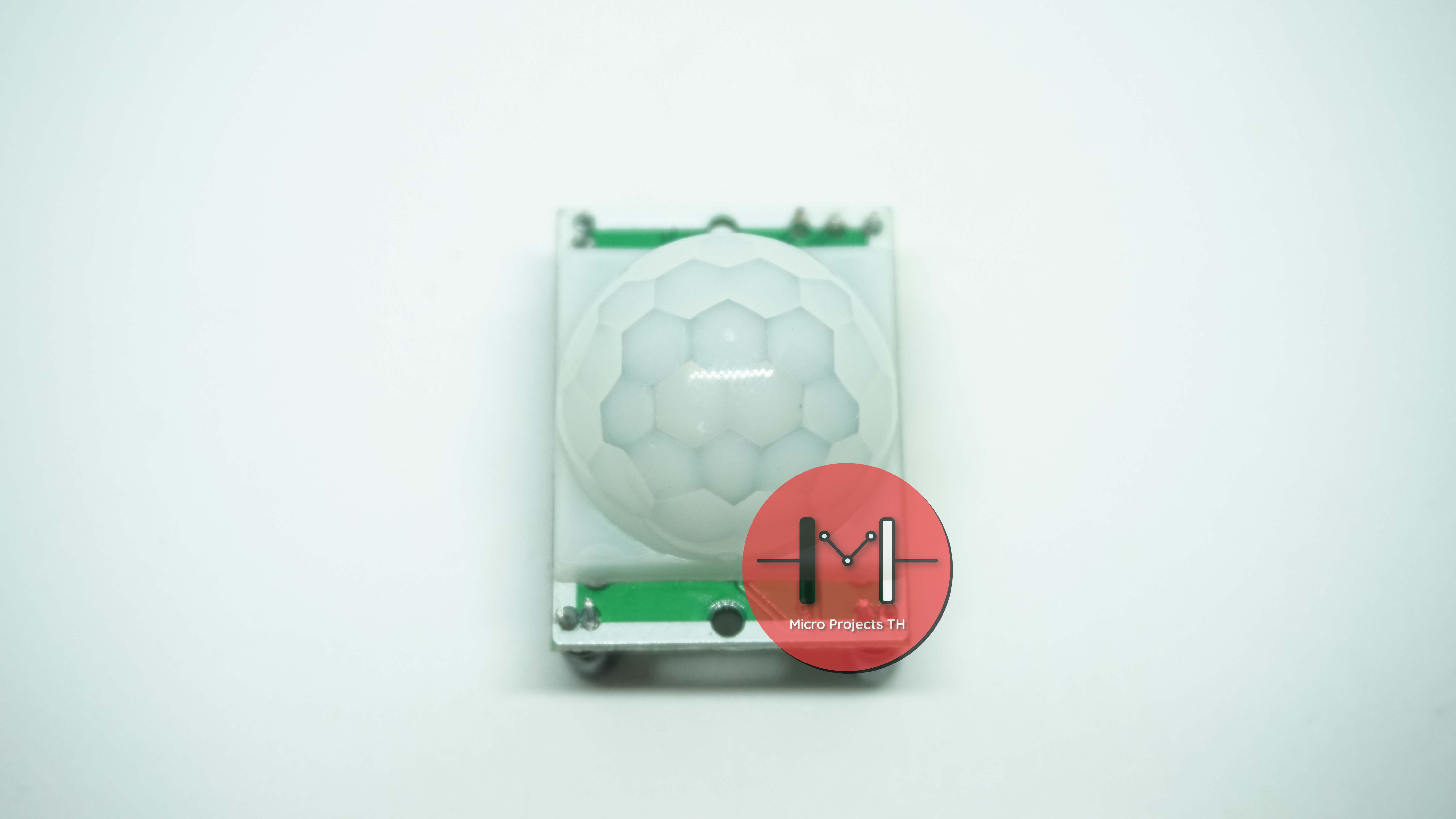

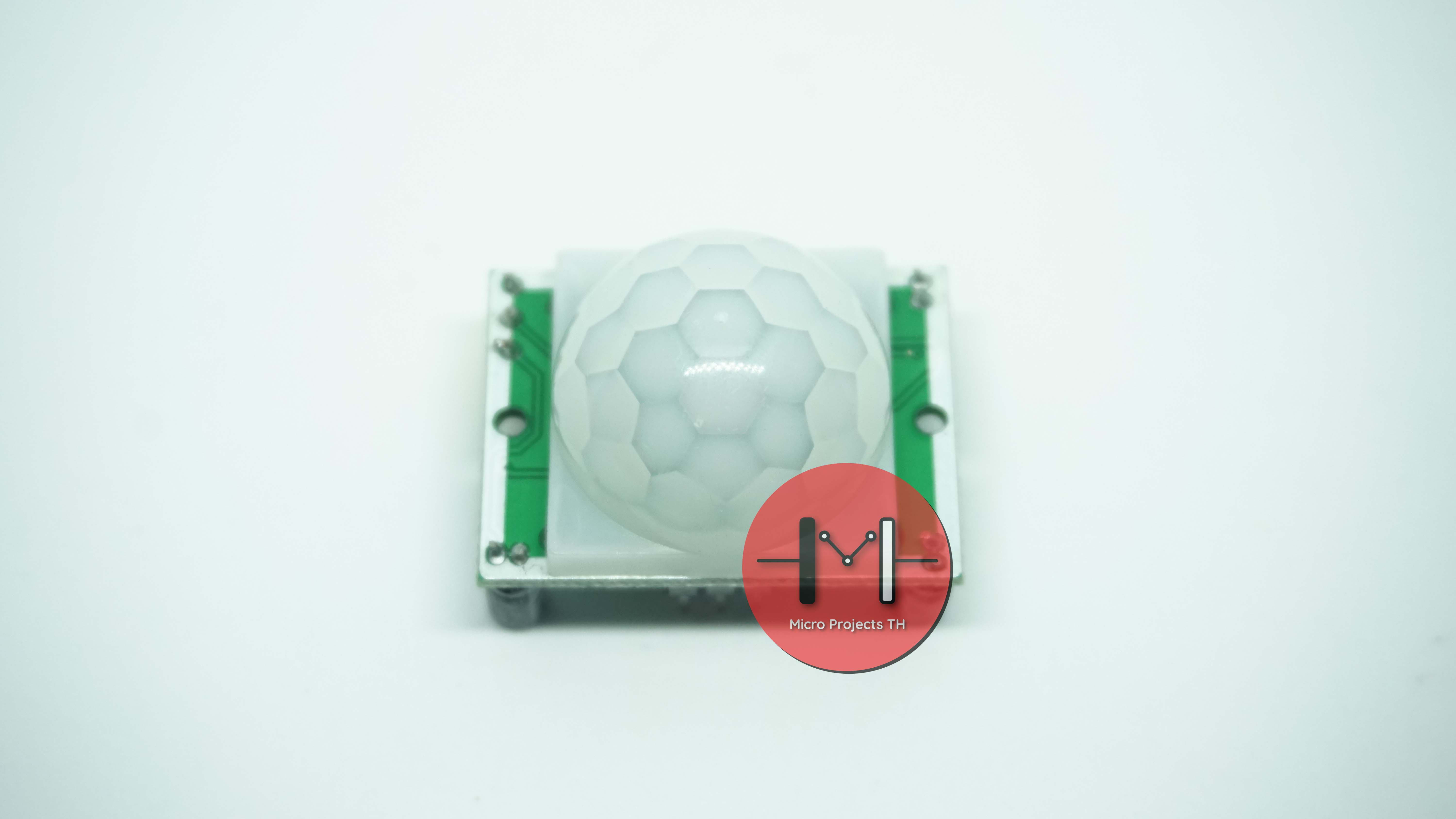

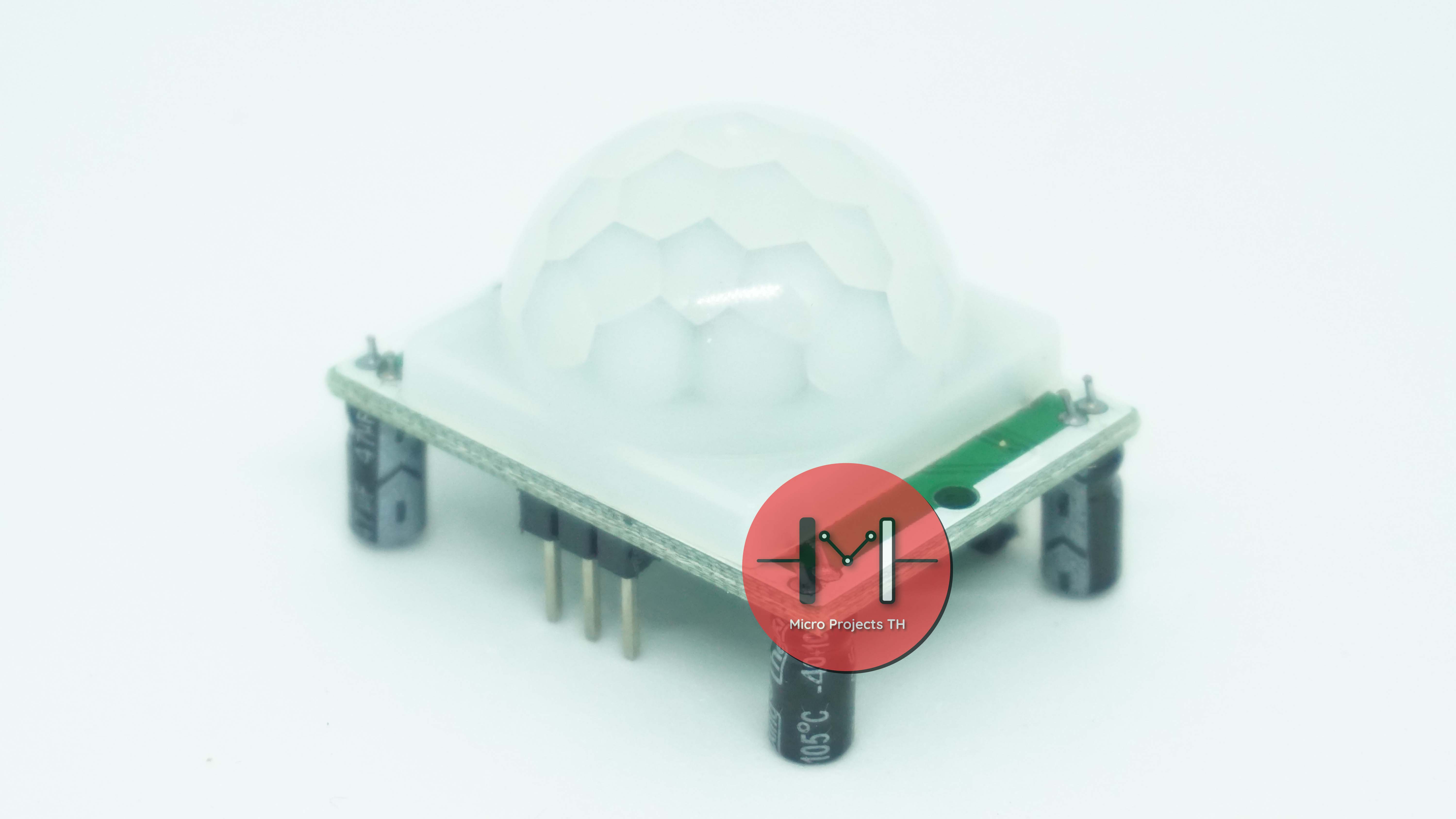

HC-SR501 PIR Motion Sensor เซนเซอร์ตรวจจับความเคลื่อนไหว

PIR เซนเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Module ตรวจจับความเคลื่อนไหวจากความร้อน เมื่อมีคนเดินผ่านก็จะจับค่าความร้อนที่เปลี่ยนแปลง แล้วส่งค่าสัญญาณมีไฟออกมา เราสามารถนำค่านี้ไปสั่งควบคุม Arduino ได้ สามารถปรับเวลาหน่วงเวลาในการตรวจจับครั้งต่อไปได้ ปรับระยะทางการตรวจจับได้ 3-7 เมตร มีช่องให้ต่อ LDR เพิ่ม เพื่อให้ทำงานตรวจจับแค่ตอนกลางคืน



Description :

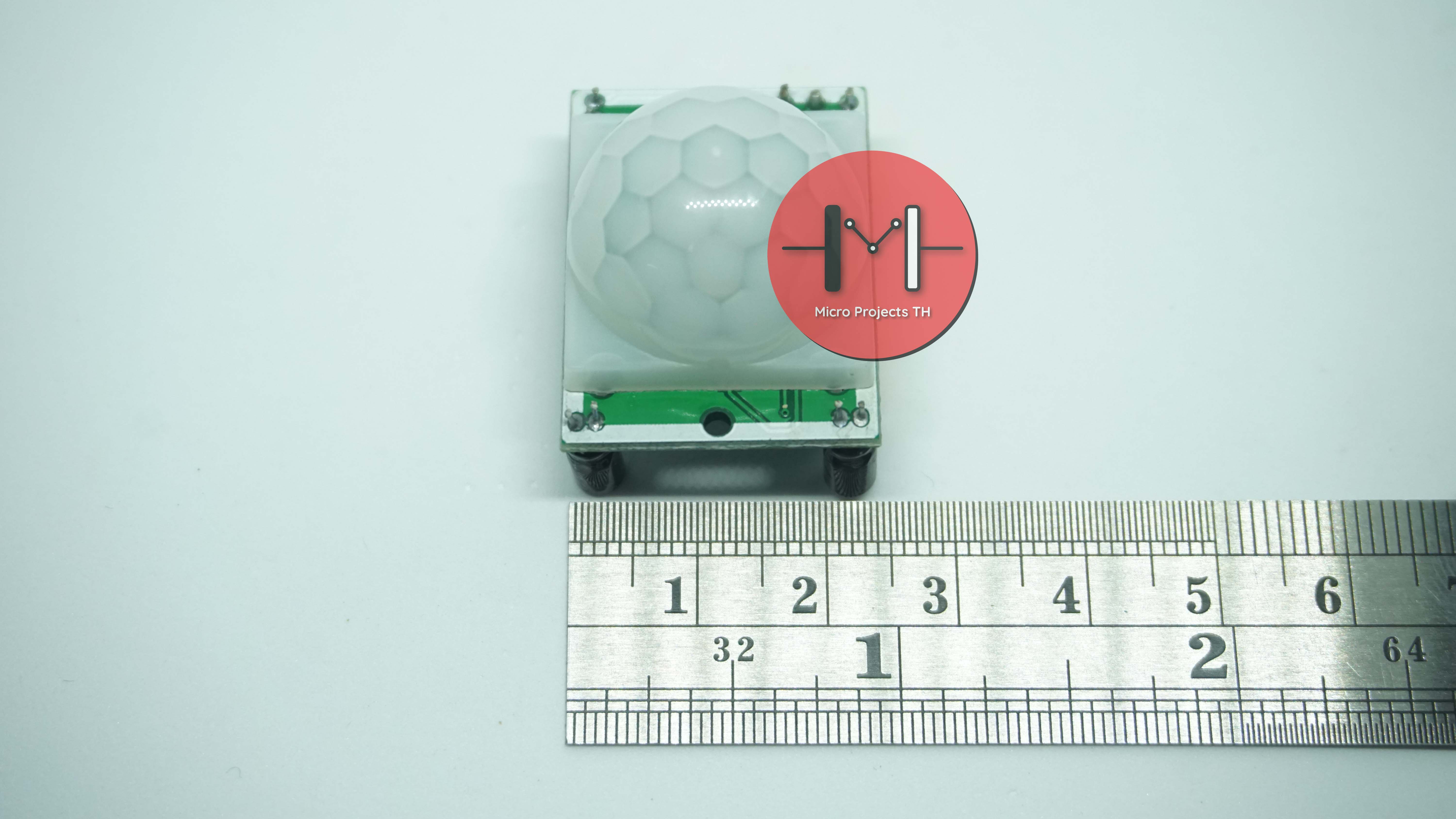

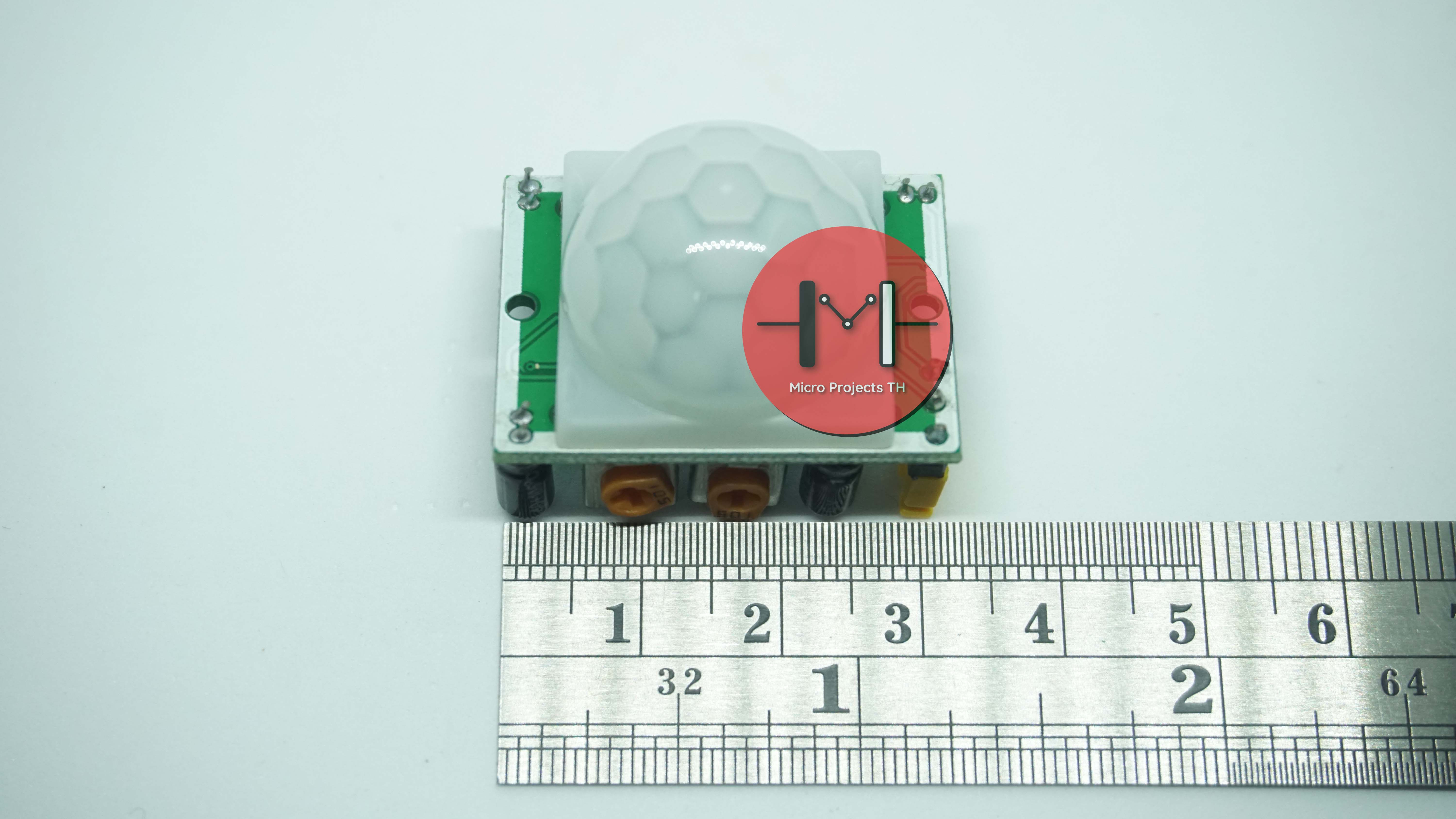

Dimension: 3.2cm x 2.4cm x 1.8cm (approx)

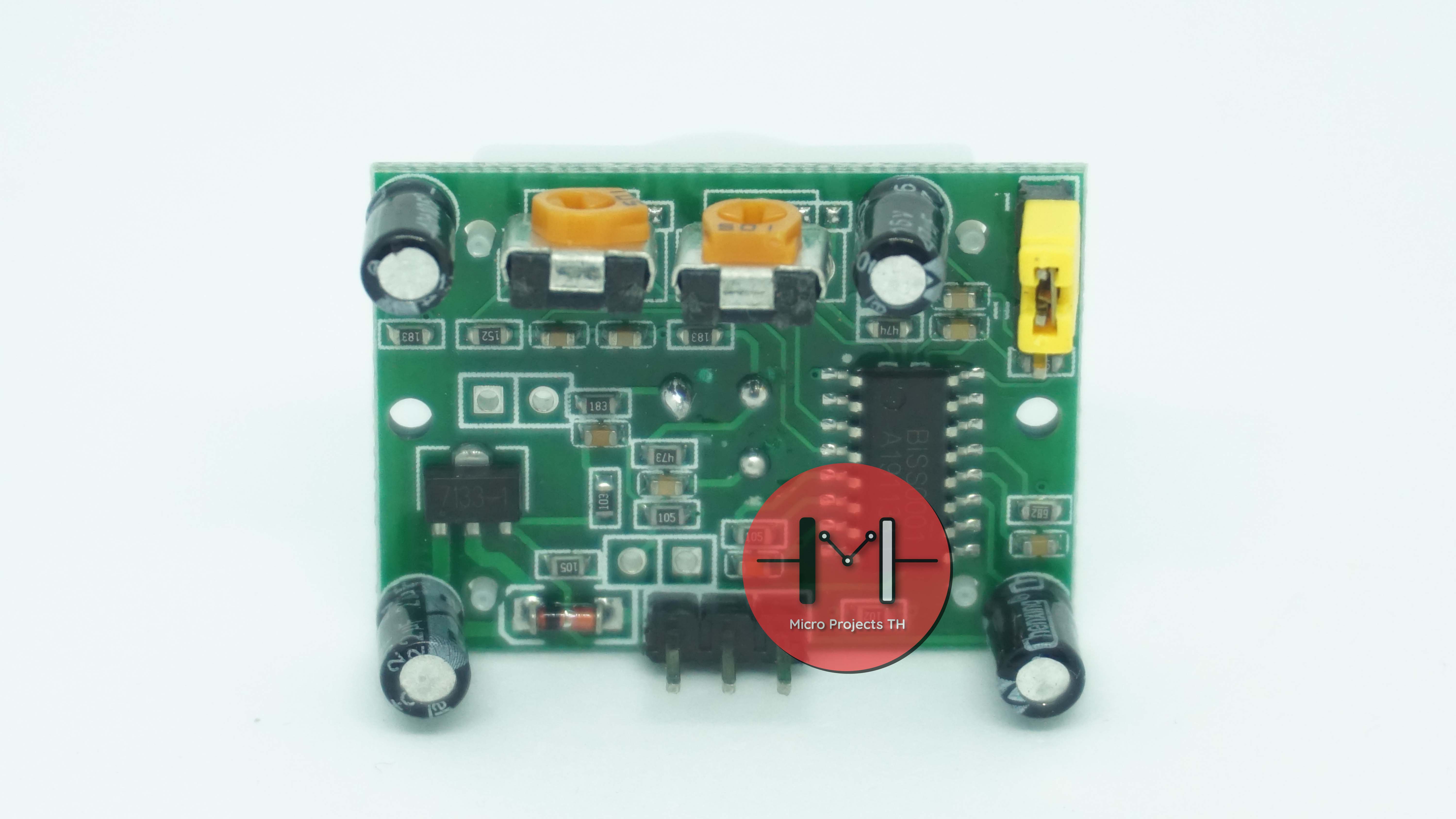

Infrared sensor with control circuit board

The sensitivity and holding time can be adjusted

Working Voltage Range: DC 4.5V- 20V

Current drain:<60uA

Voltage Output: High/Low level signal:3.3V TTL output

Detection distance: 3--7M(can be adjusted)

Detection range: <140°

Delay time: 5-200S(can be adjusted, default 5s +-3%)

Blockade time: 2.5 S (default)

Trigger: L: Non-repeatable trigger  H: Repeat Trigger (default)

Work temperature:-20-+80°C

Trigger Method: L unrepeatable trigger / H repeatable trigger


Github : https://github.com/zapzrat/HC-SR501-PIR-Motion
